Каркасно-тентовые конструкции
КТК (некапитальные быстровозводимые здания)
Типы каркасно-тентовых конструкций (КТК)

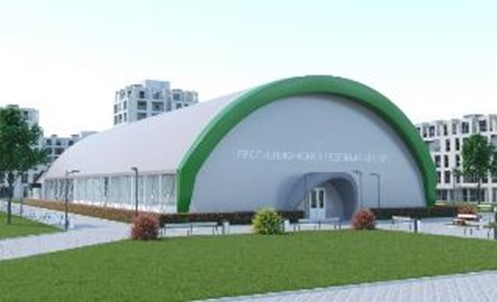

Арочная конструкция

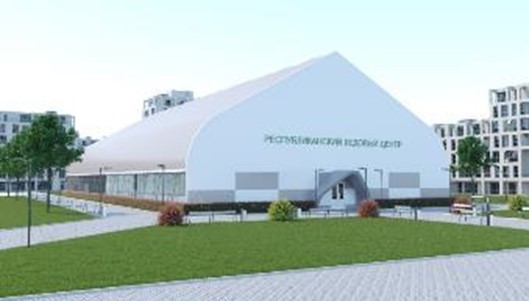

Двухскатная конструкция
Металлический каркас
Металлический каркас: Фермы из профильных труб различного сечения. Марка стали С245(Ст.3). Каркас ангара имеет арочную однопролетную сборно-разборную структуру. Сварочные материалы и технологии отвечают требованиям ГОСТ 14771-76. Качество очистки поверхности перед окраской соответствует ГОСТ 9.402-2004 ПОКРЫТИЯ ЛАКОКРАСОЧНЫЕ Подготовка металлических поверхностей к окрашиванию. Применяется дробеструйная обработка поверхности перед окрашиванием. Расчет прочности металлоконструкций выполнен в программном комплексе SCAD OFFICE. Нагрузки соответствует СП20.13330.2016 «Нагрузки и Воздействия»
Типы каркасно-тентовых конструкций (КТК)
Из ПВХ материала (Производство Германия), плотность материала 900 г/м2, с двухсторонним лаковым покрытием для предотвращения загрязнения с повышенной устойчивостью к атмосферным явлениям. Содержит фунгициды, препятствующие распространению грибка и плесени. Защищена от воздействия УФ лучей. Группа горючести Г1. Гарантированный срок эксплуатации материала — более 15 лет (данные завода производителя материала). Сварные швы выполнены с применением технологии сварки ТВЧ.
Пример: детали тента в пролетных конструкциях более 40 м.
ВНУТРЕННЕЕ ТЕНТОВОЕ ПОКРЫТИЕ
Из ПВХ материала Heytex (Производство Германия), плотность материала 650 г/м2, с двухсторонним лаковым покрытием для предотвращения загрязнения с повышенной устойчивостью к атмосферным явлениям. Содержит фунгициды, препятствующие распространению грибка и плесени. Защищена от воздействия УФ лучей. Группа горючести Г1. Гарантированный срок эксплуатации материала — более 15 лет (данные завода производителя материала). Сварные швы выполнены с применением технологии сварки ТВЧ.
СТЕНОВЫЕ ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ
Панели стеновые трехслойного с минераловатным утеплителем толщиной 100 – 150мм и двухсторонними обшивками из окрашенных стальных листов (толщина металла не менее 0,5мм.). Предел огнестойкости Е120/190. Класс пожарной опасности К0 (45).
ТЕПЛОИЗОЛЯЦИЯ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ
Утеплитель минеральный от 100 до 200 мм, негорючий (НГ, класс пожарной опасности строительных материалов КМ0) утеплитель на основе кварца ISOVER Каркас-М34 (ТУ 23.99.19-006-56846022-2017). Плотность утеплителя 19 кг/м3. Утеплитель укладывается на оцинкованную сетку (ячейка 50*50, проволока 1,6), поверх утеплителя укладывается стеклоткань Э3-200 (100) (ПРС)
ПРИМЕРЫ РАБОТ

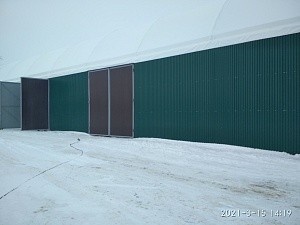

строительство производственного сооружения для нужд ремонтно-механического завода.
Размеры сооружения: ширина – 50 м длина – 12 м высота боковой стены – 5 м Место нахождения: г. Татарстан

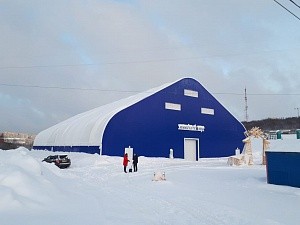

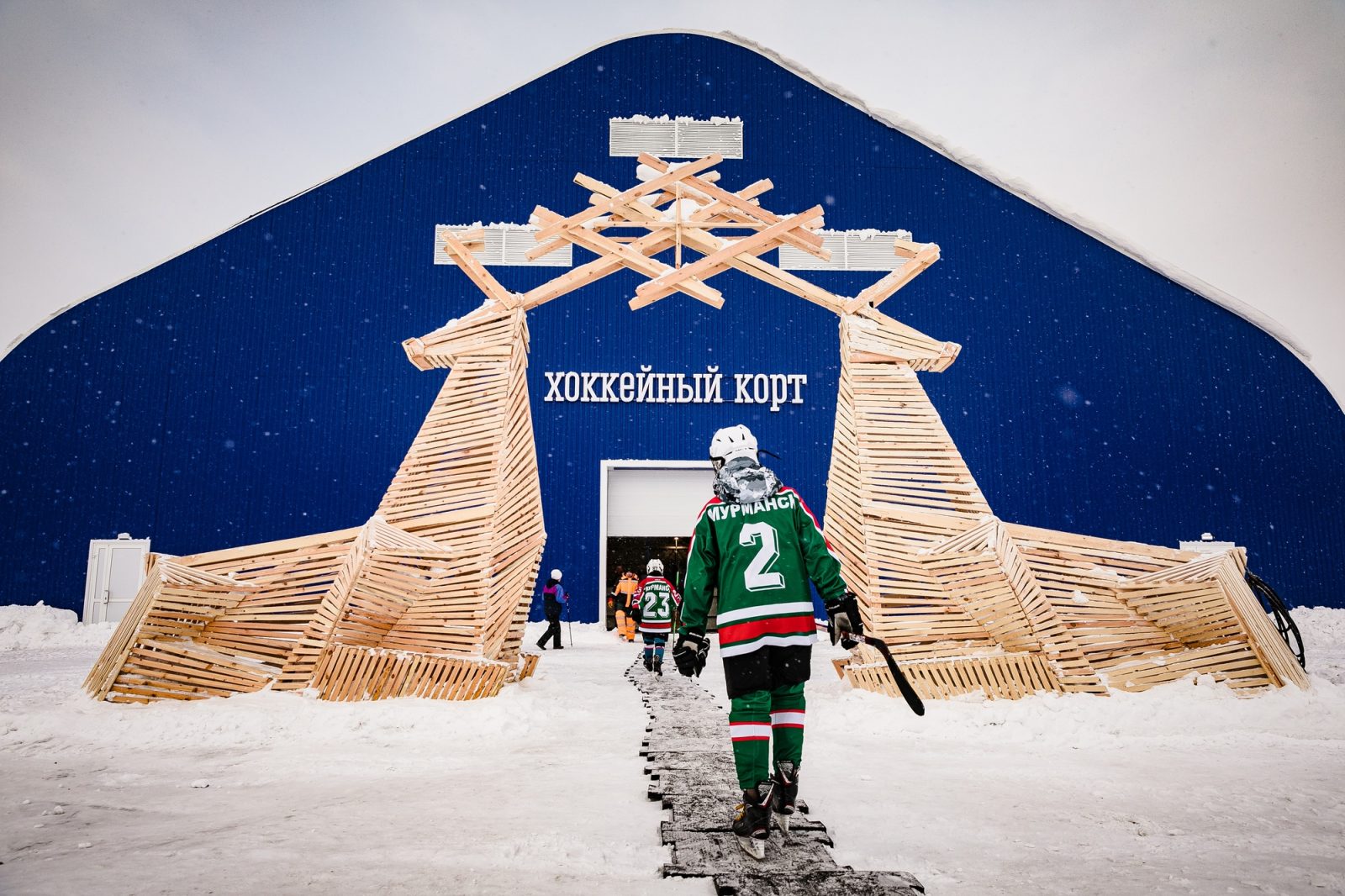

Крытый хоккейный корт 65х36 м
Место нахождения: г. Мурманск Площадь: 2340 кв. м

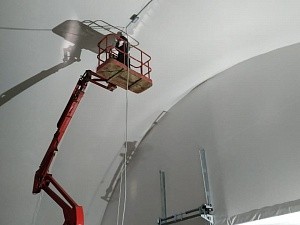

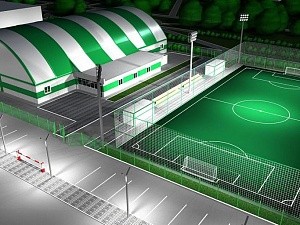

Футбольный манеж 40х20 м

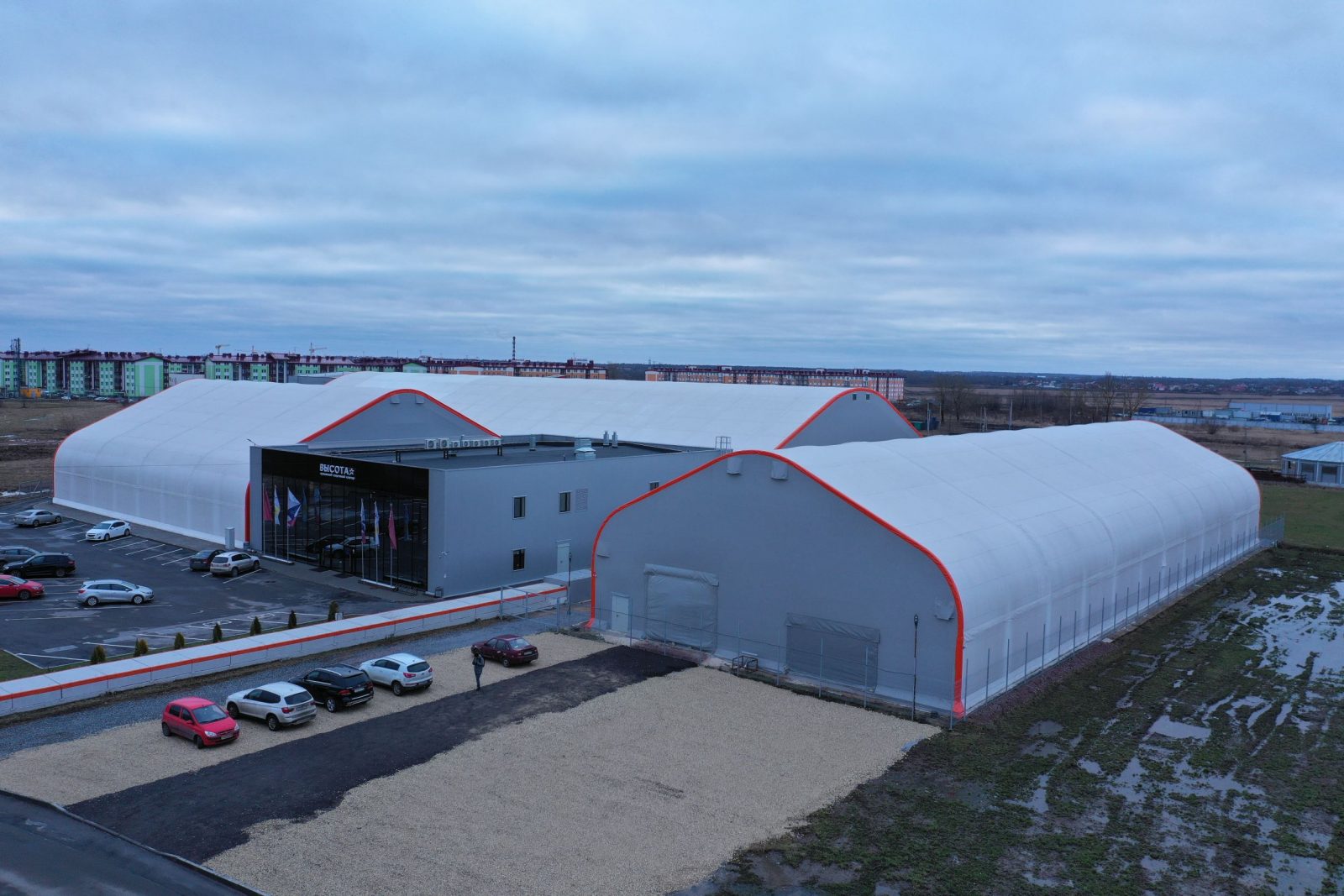

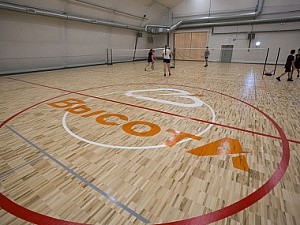

Спортивный кластер «Высота»
Размеры конструкций: 1)40х33 м 2)72х40 м 3)90Х40 м Описание: Спортивное сооружение включает в себя три крытых площадки, каждая со своими особенностями. Первая площадка включает в себя пляжные виды спорта – волейбол, футбол, теннис, бадминтон. Территория этой площадки покрыта специальным обогреваемым обеспыленным песком. Вторая площадка предназначена для таких видов спорта, как волейбол, мини-футбол, баскетбол, а в качестве напольного покрытия здесь используется спортивный паркет с амортизирующей основой. Это позволяет заниматься в зале также спортивными или бальными танцами. К слову – паркетных спортивных залов в Петербурге не так уж и много. На третьей площадке мини-футбол и четыре теннисных корта с грунтовым покрытием (среди теннисистов такие площадки – самые востребованные). «Сердцем» многофункционального спортивного комплекса стало комфортабельное двухэтажное здание, из которого можно попасть на любую из трёх спортивных площадок.

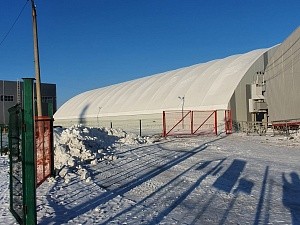

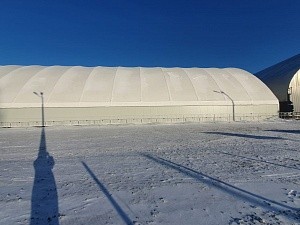

Хоккейный корт 65х36 м с искусственным льдом
Место нахождения: г. Миассе Челябинской области Размеры конструкции: Длинна: 65 м Ширина: 36 м Высота стены: 3 м Высота по коньку: 12,5 м

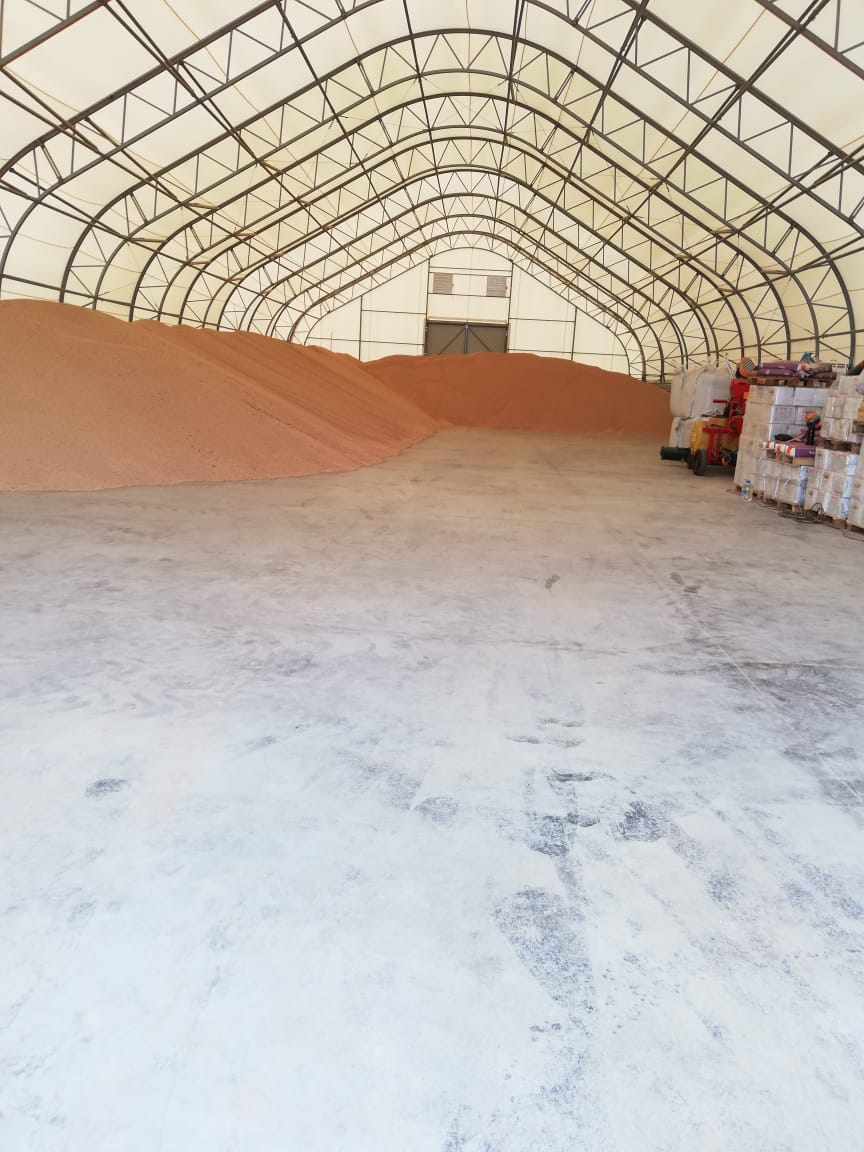

Зерносклад 55х22 м
Размеры зернохранилища: ширина – 55 м длина – 55 м высота боковой стены – 3 м Специфика: Использовано импортное тентовое покрытие (Mehler) высокой прочности, устойчивое к возгоранию и коррозии. Швы, сваренные на специальном аппарате ТВЧ, имеют 100% герметичность.
Склад древесного сырья 40х19х5 м с имитацией бруса на стенах
Назначение ангара: склад Место установки: Тверская область Снеговая нагрузка: 4 Ветровая нагрузка: 1 Размеры склада: ширина – 40 м длина – 102 м высота боковой стены – 5 м. Склад выполнен в тёплом исполнении с утеплителем на крыше, а на стенах использована сэндвич-панель.

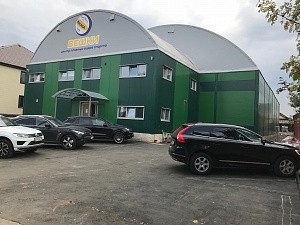

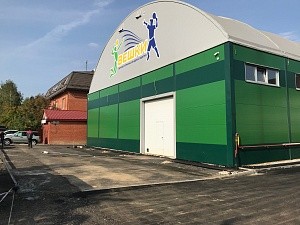

Центр пляжных видов спорта 43х21 м
Место установки: Московская область Размеры конструкции: 43x21 м Высота боковой стены: 4 м Назначение ангара: пляжный теннис, волейбол , пляжный футбол , единоборство, кроссфит. Снеговая нагрузка: 3 Ветровая нагрузка: 1 Исполнение: ПВХ-ткань "Mehler" Это 3 площадки с подогреваемым кварцевым песком, потолком высотой 11,5 метров. Площадки легко трансформируются в единое поле, где можно играть или проводить турниры по пляжному футболу, гандболу или регби. Также в центре пляжных видов спорта функционирует школа по пляжному футболу, теннису, бадминтону и волейболу, занятия проводят Мастера Спорта Международного Класса. На 2-ом этаже работает Мастерская Балета Егора Симачева. Комплекс оборудован комфортабельными мужскими и женскими раздевалками, душевыми кабинами, сейфовыми ячейками, а также работает фитнес-кафе, с видом на площадки.
Главная площадка #WorldSkillsKazan2019 «Казань Экспо» полностью готова к проведению Чемпионата

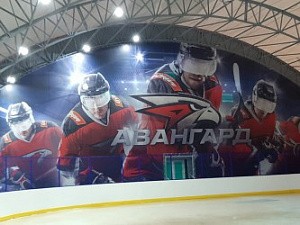

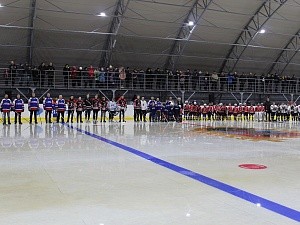

Объект построен под патронажем Государственной комиссии по подготовке празднования 100-летия образования Республики Карелия
Место установки: Республика Карелия Размеры сооружения: 66х36 м Высота боковой стены: 3 м Назначение ангара: Хоккей Снеговая нагрузка: 5 Ветровая нагрузка: 2 Исполнение: ПВХ-ткань SERGEFERR

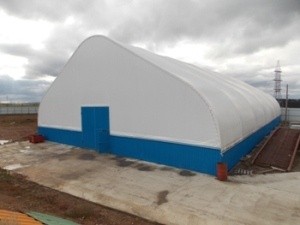

Склад для хранения продукции
Место нахождения: Республика Татарстан Год постройки: 2012 Краткое описание: Д 24х40х2, снеговая нагрузка, кН - V снеговой район, ветровая нагрузка, м/с - II ветровой район Склад произведен и установлен для компании, занимающейся продажей пиломатериалов. Пиломатериалы используются во многих видах работ. Этот вид продукции имеет свои особенности, существуют важные правила хранения данных материалов. Соблюдение этих правил сохранит продукцию и убережет от осложнений и дополнительных затрат. Для начала необходимо убедиться, что пиломатериалы сухие и не подверглись гниению. Даже за несколько дней на открытом воздухе пиломатериалы могут почернеть. Никак нельзя располагать дерево в местах, где плохая циркуляция воздуха. В случае, если склад необходимо переместить в другое место с лучшей циркуляцией, каркасно-тентовую конструкцию вполне можно разобрать и переустановить. Хорошо, если склад будет расположен на возвышенности, открытой ветрам и имеющей уклон для стока дождевых вод. Прежде чем складировать лесопродукцию, ее следует упаковать. Доски, прошедшие обработку, укладываются на пол складского сооружения, с предусмотрением зазоров для циркуляции воздуха.

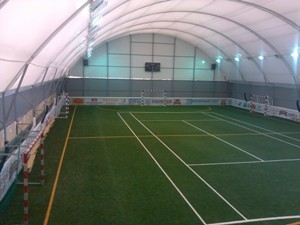

Спортплощадка для мини-футбола
Место нахождения: Костромская область Краткое описание: тип В, Ширина 24 м, Длина 44 м, Высота боковой стены 3,6 м, 4 снеговой, 1 ветровой районы согласно СНиП 2.01.07-85* Главная особенность мини-футбола заключается в проведении соревнований в закрытых спортзалах. Этот вид спорта часто называют футболом в залах или просто футзалом. Игра ведётся на площадке длиной от 25 до 42 м и шириной от 15 до 25 м. Игра стала набирать популярность в России, так как для неё необходим лишь спортивный зал, что в условиях долгой зимы очень удобно. Каркасно-тентовый зал под мини-футбол выполнен в тёплом исполнении, что также позволяет проводить соревнования по данному виду спорта круглый год.
Склад для хранения тары
Год постройки: 2011 Место нахождения: Московская область Краткое описание: АБ 18х48х4, Снеговая нагрузка, кН III снеговой район; Ветровая нагрузка, м/с I ветровой район Цели постройки склада: погрузка, разгрузка, хранение грузов, их сортировка. Ангар разработан и протестирован в соответствии с высокими стандартами качества и спроектирован с учетом наиболее неблагоприятных региональных погодных условий, включая снегопад, ураганы и землетрясения. Преимущество данной конструкции состоит в том, что тентовое покрытие не поддается коррозии, обладает водонепроницаемостью, пожаробезопасностью, тентовая ткань хорошо переносит знакопеременные нагрузки и перепады температур, устойчива к воздействию бензина и масел.

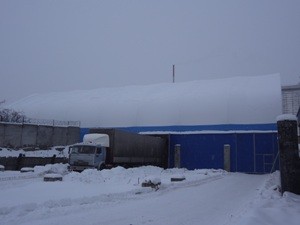

Склад
Год постройки: 2011 Место нахождения: Московская область Краткое описание: АБ, 18х64х4, тентовое покрытие - Mehler (Германия), снеговая нагрузка, кН - III снеговой район, ветровая нагрузка, м/с - I ветровой район Склад представляет собой конструкцию с вертикальными стенами и максимальным пролетом без внутренних колонн. Благодаря высоте стен, при стеллажном хранении полностью используется все пространство здания, даже места около стен. Подстраиваясь под задачи клиента, склад укомплектован распашными воротами в торцах. Ангар рассчитан на снеговые и ветровые нагрузки согласно СНиП для Московской области. Модульная конструкция изделия позволила произвести монтаж в более короткие сроки.

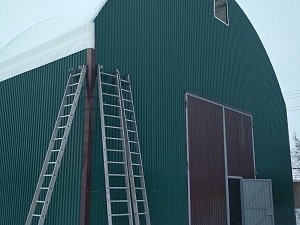

Склад
Год постройки: 2011 Место нахождения: Республика Татарстан Краткое описание: Тип АБ, 14х32, снеговая нагрузка, кН - V снеговой район, ветровая нагрузка, м/с - II ветровой район Все соединения конструкций крепятся между собой высокопрочными болтами. Подстраиваясь под задачи клиента, склад укомплектован двумя подъемными воротами с секционным электроприводом. Металлические конструкции тентового ангара имеют полимерное, ударопрочное покрытие. Для изготовления каркаса используется материал С245.
Ангар для ремонта техники
Год постройки: 2011 Место нахождения: Московская область Краткое описание: В 12х60х6, тентовое покрытие - Heytex (Германия), снеговая нагрузка, кН - III снеговой район, ветровая нагрузка, м/с - I ветровой район Данный ангар предназначен для производственной цели: изготовление фибропенобетона. Благодаря высоте стен, при стеллажном хранении полностью используется все пространство здания, даже места около стен. Во внутреннем пространстве здания, при использовании перегородок, могут быть организованы мастерские и бытовые помещения. Склад легко смонтировать путем сболчивания деталей без применения сварки на монтаже. Они состоят из стальных рам, изготовленных из С245, связанных между собой продольными связями (прогонами) и ветровыми диагональными связями. Все соединения конструкций крепятся между собой высокопрочными болтами. Из широкого ассортимента цветового оформления покрытия, клиент остановился на белой крыше и серых с красной полосой стенах. Ангар разработан и протестирован в соответствии с высокими стандартами качества и спроектирован с учетом наиболее неблагоприятных региональных погодных условий, включая снегопад, ураганы и землетрясения. Объект комплектовался паспортом и сертификатами качества.
Цех по производству фибропенобетона
Год постройки: 2011 Место нахождения: Кемеровская область Краткое описание: АБ 20х40х4, тентовое покрытие - Mehler (Германия), снеговая нагрузка, кН - IV снеговой район, ветровая нагрузка, м/с - III ветровой район Ангар идеально подходит не только в качестве гаража, но также для организации производства и мастерских, постройки встроенных бытовых помещений. Тентовое укрытие конструкции изготовлено из материала с двусторонним ПВХ-покрытием и состоит из отдельных пологов: стеновые, торцевые, верхние. Ангар легко монтируется за счет высокопрочных болтовых соединений. Морозостойкость ткани до -50oС. Объект разработан и протестирован в соответствии с высочайшими стандартами качества, спроектирован с учетом наихудших региональных природных условий (обильный снегопад, град, ливни, ураганы, землетрясение).

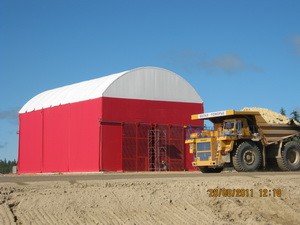

Ангар для обслуживания и стоянки автомобилей БелАЗ
Год постройки: 2011 Место нахождения: Архангельская область Краткое описание: В 18х30х11, тентовое покрытие - Армированный укрывной (Россия), снеговая нагрузка, кН - IV снеговой район, ветровая нагрузка, м/с - II ветровой район Установлены взаимовыгодные и долгосрочные связи с крупнейшим представителем нефтегазовой отрасли России. Добывающая компания заказала проектирование, производство и монтаж утепленного ангара-бокса. Это второй ангар, произведенный для данной компании. Утепленный ангар тип В 18 х 30 метров получился экспериментальным: впервые изготовлены и смонтированы большие откатные ворота 7х8 метров с электроприводом; впервые в ангаре типа В для натяжки тентового полотна использован алюминиевый профиль с кедером. Установлен ангар без капитального фундамента - на дорожные плиты. Назначение ангара – теплый гараж для хранения и ремонта крупной грузоподъемной и карьерной техники. Каркасно-тентовые ангары лучший вариант для проведения геологопоисковых и геологоразведочных работ с целью поисков месторождений нефти, газа и полезных ископаемых. Поэтому с каждым годом растет потребность в каркасно-тентовых конструкциях и увеличиваются объемы реализации для предприятий топливно-энергетического комплекса.
Склад
Год постройки: 2011 Место нахождения: Московская область Краткое описание: Д 36х48х6, тентовое покрытие - Mehler (Германия), снеговая нагрузка, кН - III снеговой район, ветровая нагрузка, м/с - I ветровой район Ангар произведен для складских целей: погрузка, разгрузка, хранение грузов, их сортировка. Во внутреннем пространстве здания, при использовании перегородок, могут быть организованы мастерские и бытовые помещения. Склад легко смонтировать путем сболчивания деталей без применения сварки на монтаже. Они состоят из стальных рам, изготовленных из С245, связанных между собой продольными связями (прогонами) и ветровыми диагональными связями. Инновационная система натяжения позволит сохранить тент в отличном состоянии на протяжении всего срока эксплуатации.
Склад
Год постройки: 2011 Место нахождения: Республика Татарстан Краткое описание: Тип Д, 30х102х2, - тентовое покрытие Heytex (Германия) снеговая нагрузка, кН - V снеговой район, ветровая нагрузка, м/с - II ветровой район Склад дополнительно комплектовался воротами из тентового клапана в торцах. Для укрытия конструкции используется ПВХ материал. Из него по специальным выкройкам шьются полотна для стен и крыши. Тентовое покрытие ангара произведено из ткани Heytex. Конструкция такого типа непременно должна крепиться к земле согласно инструкции и технике по безопасности. Был использован самый оптимальный метод фиксации - с помощью анкерных болтов.
Тентовый навес
Год постройки: 2011 Место нахождения: Тульская область Краткое описание: 8х36, тентовое покрытие - Mehler (Германия), снеговая нагрузка, кН - II снеговой район, ветровая нагрузка, м/с - I ветровой район Для рынка строительных материалов Завод металлотентовых конструкций предлагает большой ассортимент каркасно-тентовых конструкций: быстровозводимые склады, тентовые ангары, тентовые навесы, тентовые укрытия, тентовые покрытия. В Тульской области сеть магазинов строительных материалов расширила свои складские и торговые площади, построив быстровозводимый навес для хранения строительных материалов. Тентовый навес размером 8*36 метров примыкает к основному строению по длинной стороне. Стены навеса изготовлены из профлиста, крыша – из тентовой ткани. Минрегион утвердил «Стратегию развития промышленности строительных материалов на период до 2020 года» стоимостью почти 1,6 трлн. рублей, ориентированную на потребности жилищного строительства. Цель стратегии – обеспечить объем производства стройматериалов, необходимых для строительства 141 млн.кв.м. жилья в год. К 2020 году ожидается рост производства стройматериалов: цемента в 1,5 раза, стеновых материалов в 1,7 раза, стекла листового в 2,5 раза. Для динамично растущего рынка строительных материалов строительство быстровозводимых ангаров наилучший вариант обеспечения складскими площадями: оптимально по цене, качеству и срокам возведения
Склад для хранения материалов
Год постройки: 2011 Место нахождения: Воронежская область Краткое описание: АБ 12х40х4, тентовое покрытие - Mehler (Германия) снеговая нагрузка, кН - III снеговой район, ветровая нагрузка, м/с - II ветровой район Склад представляет собой сборную конструкцию, выполненную из стали высокой прочности, покрытую тентом. Ангар можно использовать в любое время года. Конструкция разработана для следующих целей: погрузка, разгрузка, хранение грузов, их сортировка. Все соединения конструкций крепятся между собой высокопрочными болтам
Укрытие буровых установок
Год постройки: 2012 Место нахождения: Красноярский край Снеговая нагрузка, кН: V снеговой район Ветровая нагрузка, м/с: II ветровой район В горнодобывающей промышленности наступила новая эра. Спрос по-прежнему поддерживается динамичным ростом развивающихся рынков. Предложение испытывает на себе все большее влияние сдерживающих факторов, так как проекты по разработке новых месторождений становятся все более сложными и работы ведутся теперь в более отдаленных точках и на незнакомой территории с преобладанием сурового климата. В связи с этим растет потребность в защитных укрытиях буровых установок. Под буровой установкой подразумевают комплекс наземных сооружений, бурового и энергетического оборудования, необходимый для бурения скважины. В состав комплекса входят: буровой агрегат, вышка (мачта), буровое здание (укрытие), передвижная электростанция и пр. Буровые укрытия предназначены для защиты работающих и технического оборудования в полевых условия от неблагоприятных климатических условий (ветер, дождь, снег, низкие температуры). Обеспечения комфортных условий труда работникам. Укрытия для буровых установок позволяют производить многократный монтаж-демонтаж при перемещении буровой установки на новое месторождение. Они значительно экономят время и деньги и облегчают работу персонала. Не так давно мы произвели и смонтировали четыре буровых установки в Красноярском крае. Масса одного комплекта укрытия вышки составила 2 000 кг. Продолжительность монтажных работ на буровой установке месторождения заняла 20 дней с даты начала. Материал укрытия вышек, а также укрытия моста приемного и стеллажей - тканевое Б45/400-Р. Климатическое исполнение продукции У1 по ГОСТ 15150-69 (от -45 до +45 градусов) на месторождениях с содержанием сероводорода менее 6%. Условия транспортировки и хранения должны соответствовать 8(ОЖЗ) по ГОСТ 15150-69 в части воздействия климатических факторов; Ж по ГОСТ 23170-78 в части воздействия механических факторов. Подготовка поверхности для нанесения лакокрасочного покрытия соответствует степени второй очистки от окислов по ГОСТ 9.402-2004. Покраска производилась алкидными материалами, которые соответсвуют требованиям ТТ450-005-2011БО. Упаковка продукции обеспечивает сохранность наших изделий при погрузке, транспортировке, разгрузке, хранении на открытых площадках в любое время года.

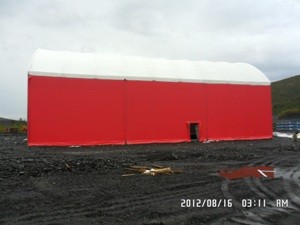

Ангар для хранения и обслуживания техники
Год постройки: 2012 Место нахождения: Магаданская область Тип ангара: Тип В Размеры: 18х29х7,5 Тентовое покрытие: Армированный укрывной (Россия) Снеговая нагрузка, кН: IV снеговой район Ветровая нагрузка, м/с: III ветровой район Быстровозводимые конструкции устанавливаются на облегченный фундамент (свайный, ленточный) либо без фундамента (на уплотненный грунт, бетонную или асфальтовую площадку, дорожные плиты). Каркас изготавливается на заводе и доставляется на подготовленную строительную площадку, собирается и устанавливается на месте. Монтаж тента на каркас значительно упрощается в связи с системой крепления тента «профиль-кедер». Поэтому тентовое полотнище натягивается секционно. Благодаря тефлоновому покрытию кедера, тентовое покрытие ангара легко и быстро вводится в пазы алюминиевого профиля. В результате сроки монтажа составляют в среднем 15-20 дней.
Складской комплекс
Год постройки: 2011 Место нахождения: Московская область Краткое описание: АБ, 18х24х3 и 18х16х3, тентовое покрытие - Heytex (Германия), снеговая нагрузка, кН - III снеговой район, ветровая нагрузка, м/с - I ветровой район Быстровозводимые ангары все чаще используются во многих компаниях. Такие сооружения очень удобны в эксплуатации и доступны по цене. Кроме того, на строительство данного ангара уходит гораздо меньше времени, чем на строительство капитальных объектов. Была поставлена задача строительства единого комплекса, состоящего из двух каркасно-тентовых балочных ангаров размерами 18х24х8,5 и 18х16х8,5 м. (в коньке) Ангары пристыковываются друг с другом по торцам, торец ангара АБ 18х16х8,5 м выступает на 0,5 м. Наша компания с успехом справилась с этой задачей, в качестве тентового покрытия использовалось покрытие Heytex, исполнение холодное. Данный комплекс был построен за 2,5 месяца и успешно вписался в стандарты фирмы.
Склад
Год постройки: 2012 Место нахождения: Московская область Тип ангара: Тип Д Размеры: 22х47х2,8 Тентовое покрытие: Heytex(Германия) Снеговая нагрузка, кН: I снеговой район Ветровая нагрузка, м/с: III ветровой район Базовую нагрузку конструкции несет металлический каркас, поверх которого натянута морозостойкая тентовая ткань. Это придает прочность всей конструкции, позволяя противостоять таким неблагоприятным погодным условиям как ветер, снег, дождь, град. Одновременно сооружение остается легким, не теряет архитектурных форм и приобретает прочность монолитной конструкции. Одним из главных преимуществ каркасно-тентовых конструкций является возможность быстрого монтажа и демонтажа и возведения на новом месте без ущерба для конструкции и покрытия. Быстровозводимые конструкции служат в качестве складских и производственных помещений, крытых строительных и ремонтных площадок, киосков, палаток и перегородок. Каркасно-тентовые ангары успешно используются как животноводческие фермы, зернохранилища и гаражи для сельхозтехники. Кроме того, они используются в качестве спортплощадок, накрытий бассейнов и летних кафе. В силу своей уникальности и практичности тенты находят самое широкое применение.

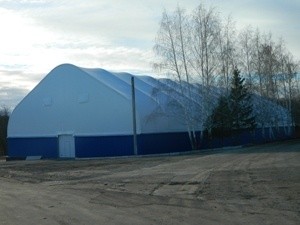

Склад для хранения пищевой продукции
Год постройки: 2012 Место нахождения: Ульяновская область Тип ангара: Тип Д Размеры: 22х66х3,5 Тентовое покрытие: Ferrari (Франция) Снеговая нагрузка, кН: IV снеговой район Ветровая нагрузка, м/с: II ветровой район Базовую нагрузку конструкции несет металлический каркас, поверх которого натянута морозостойкая тентовая ткань. Это придает прочность всей конструкции, позволяя противостоять таким неблагоприятным погодным условиям как ветер, снег, дождь, град. Одновременно сооружение остается легким, не теряет архитектурных форм и приобретает прочность монолитной конструкции. Одним из главных преимуществ каркасно-тентовых конструкций является возможность быстрого монтажа и демонтажа и возведения на новом месте без ущерба для конструкции и покрытия. Быстровозводимые конструкции служат в качестве складских и производственных помещений, крытых строительных и ремонтных площадок, киосков, палаток и перегородок. Каркасно-тентовые ангары успешно используются как животноводческие фермы, зернохранилища и гаражи для сельхозтехники. Кроме того, они используются в качестве спортплощадок, накрытий бассейнов и летних кафе. В силу своей уникальности и практичности тенты находят самое широкое применение.
Хоккейный корт
Год постройки: 2011 Место нахождения: Московская область Краткое описание: Д 22х46, Mehler (Германия), снеговая нагрузка, кН - III снеговой район, ветровая нагрузка, м/с - I ветровой район В отличие от капитальных сооружений, быстровозводимые каркасно-тентовые спортивные сооружения можно неоднократно демонтировать и вновь монтировать. Тентовый материал пропускает до 80% дневного света, тем самым создает идеальные условия для спортивных мероприятий, требующих светлое и просторное помещение, значительно снижая при этом затраты на дополнительное электрическое освещение. Проектируя сооружения конструктора «Завода металлотентовых конструкций» учитывают ветровую и снеговую нагрузку региона, где будет эксплуатироваться сооружение. Каждому заказчику мы готовы разработать индивидуальный дизайн, мы имеем возможность нанесения различных надписей, национальных орнаментов и фирменных логотипов.
Укрытие хоккейного корта
Местонахождение: Краснодарский край Год постройки: 2012 Тип ангара: Тип Д Размеры: 36х60х3,5 Тентовое покрытие: Mehler (Германия) Снеговая нагрузка, кН: II снеговой район Ветровая нагрузка, м/с: V ветровой район Использование данного хоккейного корта всесезонное, на летний период его можно демонтировать и использовать как футбольное поле. Благодаря двухслойному тентовому покрытию Mehler, образуется воздушная прослойка, которая позволяет при использовании технического оборудования, поддерживать внутри помещения необходимый температурный режим. Данное тентовое покрытие безопасно, имеет сертификат пожаробезопасности, не содержит химических веществ, и обладает достаточной светопропускной способностью, из-за чего можно не использовать освещение в дневное время суток. Строительство хоккейных кортов каркасно-тентовым методом становится актуальным в данное время, так как он приемлем по цене и может иметь любую форму, а так же по желанию заказчика, в конструкции можно пристроить любое помещение или модуль.
Конный манеж
Местонахождение: Самарская область Год постройки: 2011 Краткое описание: Д 21х50х2,5, тентовое покрытие - Mehler (Германия), снеговая нагрузка, кН - II снеговой район, ветровая нагрузка, м/с - I ветровой район В последнее время в России широко развиваются многие направления спорта, в т.ч. конного спорта. В связи с этим появилась потребность в сооружениях для содержания лошадей, занятий конным спортом, прогулок верхом, обучения верховой езде. Этим потребностям в полной мере соответствует утепленный конноспортивный манеж в Самарской области, создающий комфортные условия для занятий конным спортом.

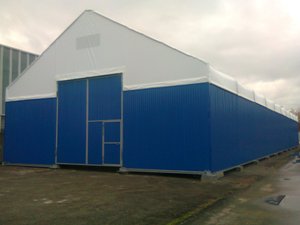

Склад для хранения запчастей
Местонахождение: Самарская область Год постройки: 2012 Тип ангара: АБ Размеры: 12х40х4 Тентовое покрытие: Heytex (Германия) Снеговая нагрузка, кН: IV снеговой район Ветровая нагрузка, м/с: III ветровой район Нашим заводом был изготовлен и установлен холодный ангар-склад в Самарской области. Аренда склада - самая затратная часть бюджета большинства компаний и каждый предприниматель желает сократить эту статью до минимума. В подобной ситуации могут использоваться различные методы. В случае, если фирма принимает решение экономить на качестве склада, действенного преимущества она не получит. Ненадлежащее хранение приведет к порче продукции, что безусловно ненесет урон. Холодное необорудованное помещения по копеечной цене – не самый оправданный вариант. Для ответственного и качественного хранения грузов более подходит теплый оборудованный склад. Однако это дорогой вариант и он не всегда является оптимальным. На базе нашего завода производится холодная конструкция складского помещения необходимая для ваших целей площади. В то же время данный вид хранения защитит технику и продукцию от непогоды и осадков. Следовательно, каркасно-тентовый холодный ангар может стать руководством к действию для многих организаций. Из-за этого заказчик остановил свой выбор на нашей компании.
Коровник
Местонахождение: Воронежская область Год постройки: 2011 Краткое описание: Д 26х78х2, тентовое покрытие - Mehler (Германия), снеговая нагрузка, кН - III снеговой район, ветровая нагрузка, м/с - II ветровой район Каркасно-тентовые ангары Металлические ангары Выгода 1 Вентиляция Входит в стоимость конструкции: -коньковая вентиляционная щель -боковые подъемные шторы -2 торцевых окна И не несет за собой дополнительных затрат. Дополнительные затраты: -специальное вентиляционное оборудование. 100% 2 Освещение Благодаря высокой светопропускаемости тентовой ткани 78%, солнечный свет не концентрируется в определенных точках, а равномерно распределяется по всему помещению. За счет чего происходит значительная экономия электроэнергии, т.к. необходимо только дежурное освещение. Дополнительные затраты: - затраты на электроэнергию -разработка проекта системы освещения -установка системы освещения. В 2 раза 3 Мобильность Выдерживает до 5 циклов «сборка-разборка». Тентовая ткань компактна, поэтому доставка и перевозка более практична, менее затратная. Цикл «сборка-разборка» невозможен. Доставка и перевозка с использованием крупногабаритных транспортных средств. 100% 4 Ремонтопригодность Минимально затратная: Ремонт тентового полотна осуществляется одним рабочим, в течение двух часов, на месте нахождения конструкции. Максимально затратная: Требуется замена профлистового полотна полностью. В 4 раза 5 Комфорт Тентовые стены не нагреваются, поэтому внутри здания комфортная температура. Большой внутренний объем воздуха и активный воздухообмен. Металлические стены нагреваются – в помещении жарко и душно, что не благоприятно сказывается на содержании крупного скота, свиней и других сельхозживотных
Цех по сборке велосипедов
Местонахождение: Московская область Год постройки: 2010 Краткое описание: Д 20х48х3,4, тентовое покрытие - Mehler (Германия), снеговая нагрузка, кН - III снеговой район, ветровая нагрузка, м/с - I ветровой район Данный ангар предназначен для производственных целей: погрузка, разгрузка, хранение грузов, их сортировка. Благодаря высоте стен, при стеллажном хранении полностью используется все пространство здания, даже места около стен. Во внутреннем пространстве здания, при использовании перегородок, могут быть организованы мастерские и бытовые помещения. Склад легко смонтировать путем сболчивания деталей без применения сварки на монтаже. Они состоят из стальных рам, изготовленных из С245, связанных между собой продольными связями (прогонами) и ветровыми диагональными связями. Все соединения конструкций крепятся между собой высокопрочными болтами. Из широкого ассортимента цветового оформления покрытия, клиент остановился на белых фронтонах и крыше и синих стенах. Подстраиваясь под задачи клиента, склад укомплектован распашными воротами в торцевой стене. Ангар разработан и протестирован в соответствии с высокими стандартами качества и спроектирован с учетом наиболее неблагоприятных региональных погодных условий, включая снегопад, ураганы и землетрясения. Объект комплектовался паспортом и сертификатами качества.
Конструкция для проведения тренировочных занятий по художественной гимнастике
Местонахождение: г. Нижний Новгород Год постройки: 2012 Тип ангара: Тип Д Размеры: 36х61х6,5 Тентовое покрытие: Heytex (Германия) Снеговая нагрузка, кН: IV снеговой район Ветровая нагрузка, м/с: I ветровой район
Ангар
Местонахождение: Архангельская область Год постройки: 2012 Тип ангара: Тип В Размеры: 18х49х11 Тентовое покрытие: Армированный укрывной (Россия) Снеговая нагрузка, кН: IV снеговой район Ветровая нагрузка, м/с: II ветровой район Конструкция может служить не только ангаром для технологического оборудования, но также рабочим помещением для производства и средних работ (например сортировка крупных и средних деталей). Ангар легко монтируется за счет высокопрочных болтовых соединений. Подстраиваясь под задачи клиента, конструкция укомплектована раздвижными, покрытыми сэндвичпанель воротами, расположенными в торце. Объект сопровождается паспортом и сертификатами качества.
